產品概述：

楔形流量計由節流裝置與差壓變送器連同二次表共同組成，是一種差壓式流量計。V字形楔塊是差壓測量時的一次元件，利用它在管道內使流體產生差壓，再用導壓管把節流裝置前后產生的壓差傳送給差壓變送器，然后將差壓信號輸入到二次儀表（流量積算儀或DCS），便顯示出管道內液體的瞬時流量以及累計流量。

楔形流量計的楔形節流件圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯流，因此主要用于高粘度重油、渣油、柴油、機油以及泥漿、煤焦油瀝青、煤水懸浮液等；工業煤氣、焦爐煤氣、高爐煤氣、發生爐煤氣、城市煤氣、氫氣、氮氣、空氣、水蒸汽、污水液體等介質的流量測量。這種流量計結構簡單、無可動部件、不易被流體磨損、工作性能穩定、可靠、使用壽命長。它的測量元件及取壓裝置結構特殊流體通過時不形成滯留或堵塞壓力損失較小是在雷諾數較低的情況下進行高精度流量測量的理想選擇。

工作原理：

充滿管道的流體，當它流經管道內的孔板節流件時，流速將在節流件處形成局部收縮，因而流速增加，靜壓力降低，于是在節流件前后便產生了壓差。流體流量愈大，產生的壓差愈大，這樣可依據壓差來衡量流量的大小。這種測量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時，在同樣大小的流量下產生的壓差也是不同的。標準孔板是按國標GB/T2624-93進行設計制造，按JJG640-94進行檢定，無需實流標定。

楔形流量計選型表：

JZ-LGX	楔形流量計
代 碼	節流類型
K P W V	孔板 噴嘴 文丘利管 V錐
代 碼	結構類型（適用上級代碼“K”孔板的選項）
H Y K S Q D Z R P N X	環室取壓標準孔板 法蘭取壓標準孔板 鉆孔取壓標準孔板 雙重孔板 圓缺孔板 多孔孔板 錐型入口孔板 1/4圓孔板 偏心孔板 整體（內藏）孔板 楔形孔板
代 碼	結構類型（適用上級代碼“P”噴嘴的選項）
I L	ISA 1932噴嘴 長徑噴嘴
代 碼	結構類型（適用上級代碼“W”文丘利管的選項）
G W	經典文丘利管 文丘里噴嘴
代 碼	公稱通徑DN
10 … 1600	DN15 … DN1600
代 碼	取壓類型
N Y	引壓管引壓 一體化結構（不適合高溫介質）
代 碼	測量介質
Q Z Y	氣體 蒸汽 液體
代 碼	壓力等級
1 2 3 4 5 6 7	PN1.0 PN1.6 PN2.5 PN4.0 PN6.3 PN10 PN16
代 碼	工作溫度
1 2 3	≤80℃ ≤250℃ ≤450℃
代 碼	儀表材質
1 4 6 T	法蘭碳鋼，節流件不銹鋼 全304不銹鋼 全316不銹鋼 其它材質訂貨時說明
代 碼 F H	安裝方式 法蘭式 焊接式
代 碼	安裝附件（可復選）
0 1 2 3	無 截止閥 三閥組 冷凝罐
代 碼	測量附件（可復選）
C L Y W	差壓變送器 流量積算儀 壓力傳感器（壓力補償用） 溫度傳感器（溫度補償用）
注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。

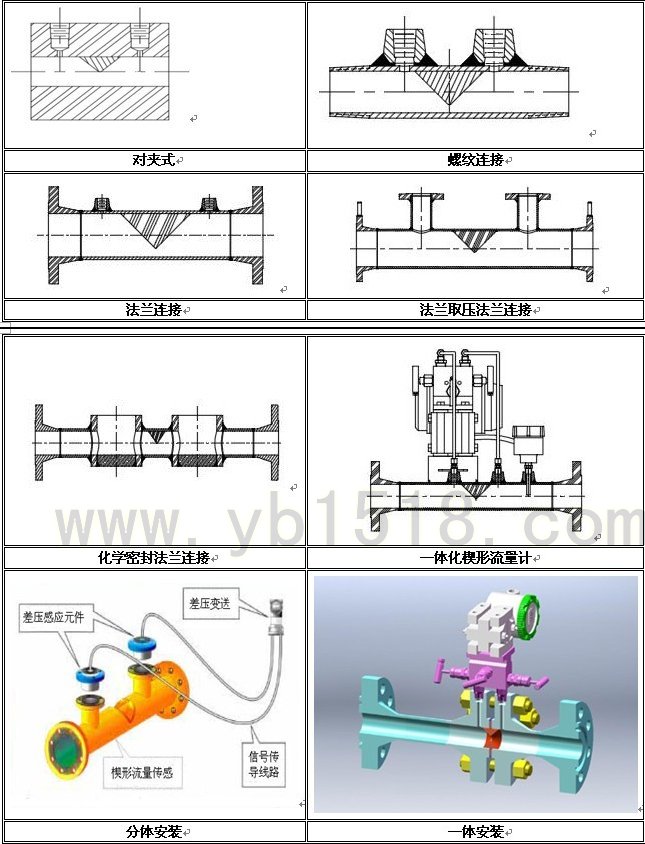

結構形式
